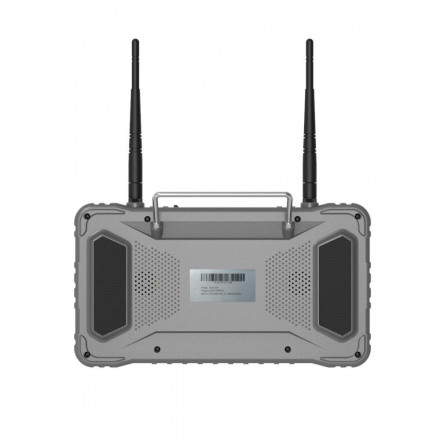

Система видеопередачи и управления Skydroid H16 / H16 Pro

Отличие версий H16 и H16 Pro

H16 способна поддерживать связь на расстоянии до 5-10 км, не имеет HDMI входа. H16 Pro транслирует до 20-30 км, имеет HDMI вход.

H16 / H16 Pro это одновременно цифровая видеосистема 1080p, передача данных и телеметрия. В системе H16 используется новейший процессор, она оборудована встроенной системой Android и продвинутой технологией SDR, а также группой протоколов, всё это позволяет получать чёткое изображение с низкой задержкой и большой дистанцией трансляции, при этом с отличной устойчивостью к помехам.

Предлагает богатый выбор интерфейсов: HDMI, RJ45, интерфейс датчиков, сквозная передача через двойной последовательный порт, SBUS. Можно использовать для аэрофотографии, обеспечения пожарной безопасности, картографических работ, пограничного контроля и т.д.

Система имеет степень защиты IP67, используются водонепроницаемые, пыленепроницаемые и стойкие к падениям материалы и структуру, что обеспечивает долговечность и приятные ощущения от использования.

Особенности

H16 способна обеспечивать дальность полёта до 10 км, H16 Pro до 30 км.

• Видеотрансляция в FullHD
• 7-дюймовый FullHD экран высокой яркости
• Большая продолжительность полёта
• Открытый протокол SDK
• Большие возможности по расширению
• Сверхстабильный даталинк
• Специальная система Android для беспилотной промышленности

Видеотрансляция

Поддерживается множество камер, подвесов и другого видеооборудования. Производитель предоставляет development kit, SDK и техническую поддержку.

В будущем будет добавлена поддержка наземных станций большинства полётных контроллеров, поддерживается QGC и беспроводное распределение видеопотока на насколько устройств по протоколу RTSP.

Сверхдальняя передача видео

Используются две антенны, дополняющие друг друга. Сильный сигнал и сверхдальняя дистанция передачи в сочетании с алгоритмическим управлением и алгоритмами скачкообразной перестройки частоты существенно увеличивают возможность коммуникации при слабом сигнале. Так что больше не нужно беспокоиться по поводу дальности при планировании полётов.

Пыленепроницаемый и водонепроницаемый

Пыль и вода не смогут попасть в H16 ни через корпус, ни через переключатели, ни через множество периферийных интерфейсов. Подобные меры защиты позволят аппаратуре работать без сбоев в сложных условиях. При изготовлении используются специальный силикагель, морозостойкая резина, авиационный алюминий и нержавеющая сталь.

Наземная станция

Приложение Skydroid Ground Station, базирующееся на QGC, было серьёзно оптимизировано: лучший интерактивный интерфейс, увеличенное доступное поле обзора карты, умное планирование полёта по точкам, автоматическое исполнение задач, автоматическое следование и возврат домой одним кликом. Всё это обеспечивает высокую эффективность при решении задач в профессиональных сферах.

FullHD экран высокой яркости

7-дюймовый IPS экран высокой яркости позволит хорошо видеть всю отображаемую информацию при ярком солнце.

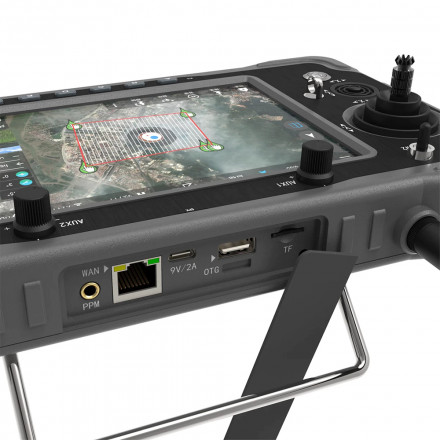

Интерфейсы

• Trainer-порт на вход и на выход (PPM)
• Сетевой порт RJ45
• Удалённое подключение к внутренней сети
• Высокоскоростной порт USB Type-C (Android)
• OTG порт, можно подключать внешний жёсткий диск или сетевую плату
• Слот для TF карт памяти

Аккумулятор

Встроенный Li-ion аккумулятор с высокой плотностью энергии и быстрой зарядкой (36 Вт) может работать 10-15 часов после 2-часовой зарядки.

Характеристики

• Количество каналов: 16 каналов
• Частота: 2,400-2,483 ГГц
• Рабочее напряжение: 4,2 В
• Рабочий ток: 100 мА
• Мощность радиопередачи:
  • 20 дБ (CE)
  • 23 дБ (FCC)
• Модуляция: Новый FHSS
• Вес: 1034 г
• Размер: 272 × 183 × 94 мм
• Время работы: 6-20 часов
• Ёмкость аккумулятора: 20000 мАч
• Порт зарядки: Type-C

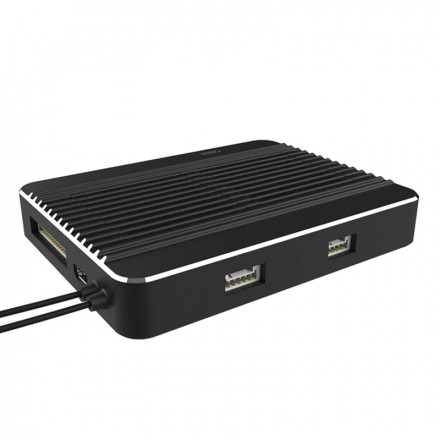

Приёмник R16

• Рабочее напряжение: 7,2-72 В
• Количество каналов: 16 каналов
• Мощность радиопередачи:
  • 20 дБ (CE)
  • 23 дБ (FCC)
• Размер: 76 × 59 × 11 мм
• Вес: 90 г

Камера MIPI

• Рабочее напряжение: 14-72 В
• Рабочий ток:
  • 140 мА (Open Light)
  • 14 мА (не Open Light)
• Размер: 102,1 × 42,6 × 36,5 мм
• Вес: 55 г

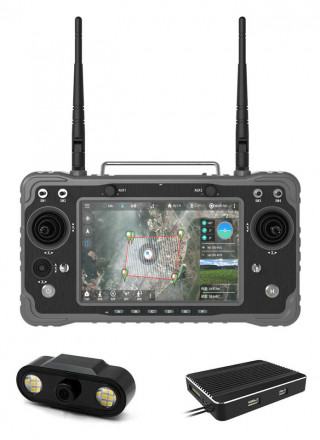

Комплектация

• 1 × Передатчик H16 / H16 Pro
• 1 × Приемник R16
• 1 × Камера MIPI
