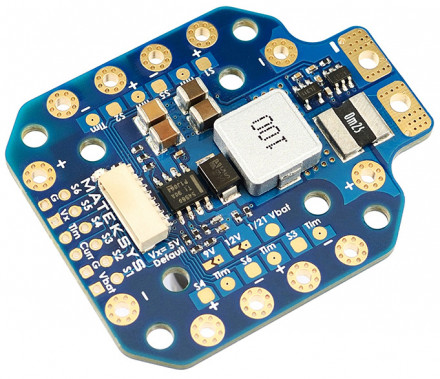

Плата распределения питания MATEKSYS PDB-HEX 12S

Плата распределения питания поддерживает входное напряжение от 6 до 60 В (2-12S LiPo). Выход настраиваемый от 5 до 12 В. имеет 6 пар контактных площадок питания регуляторов оборотов.

Характеристики

• Диапазон входного напряжения: 6 - 60 В (2-12S LiPo)
• Резистор измерения тока: 140 А (непрерывный), 264 А (кратковременный)
• Контактные площадки питания ESC: 60А (непрерывный), 100А (кратковременный)
• 6 шт. контактных площадок питания ESC / сигнала / телеметрии
• Датчик тока: 264 А, 3,3 В АЦП
• Шкала тока: 125 (INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)

Разъём JST-SH-8P и контактные площадки

• Vbat: напряжение аккумулятора
• G: земля
• Curr: ток
• Tlm: дублирует контактные площадки Tlm для телеметрии регулятора оборотов (ESC)
• S1/S2/S3/S4/S5/S6: сигнал регуляторов оборотов (ESC)
• Vx: выход регулятора

Выход BEC Vx (по умолчанию 5 В)

• Vx = 5 В по умолчанию, непрерывный ток 5 А
• Перемычка 9 В, Vx = 9 В, непрерывный ток 4 А, максимальный 5 А
• Перемычка 12 В, Vx= 12 В, непрерывный ток 4 А, максимальный 5 А
• Выход устойчив к короткому замыканию (1 секунда)
• Защита от перегрузки по току, самовосстановление

Делитель напряжения

• Резисторы 1К:20К
• Выходное напряжение 1/21 напряжения аккумулятора

Физические параметры

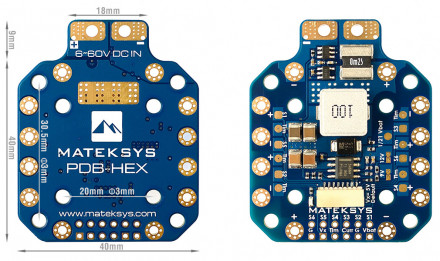

• Монтажная схема: 30,5 × 30,5 мм, 20 × 20 мм, ø3 мм
• Размеры: 49 × 40 × 6 мм
• Вес: 12 г

Комплектация

• 1 × Плата распределения питания MATEKSYS PDB-HEX 12S

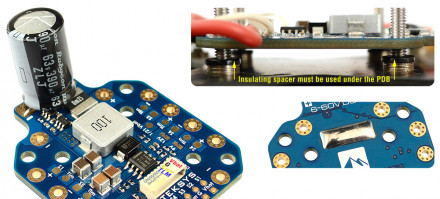

• 1 × Конденсатор Rubycon ZLJ 63V 390uF
• 1 × Кабель 5 см с 8-пиновым разъёмом JST-SH1.0
• 2 × Разъёмы 8-пиновые JST-SH1.0
