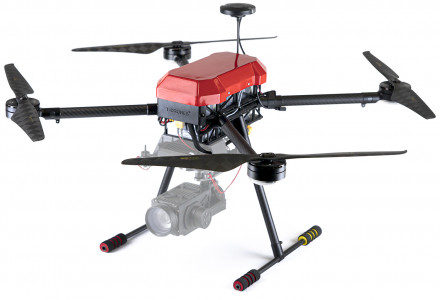

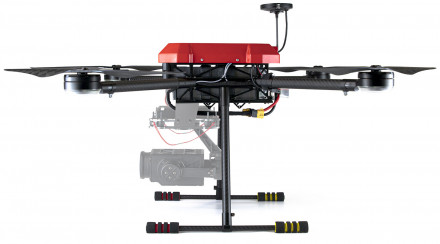

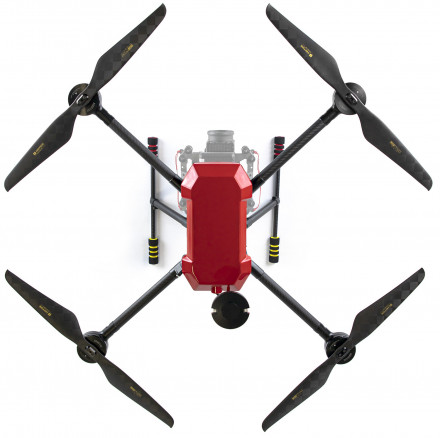

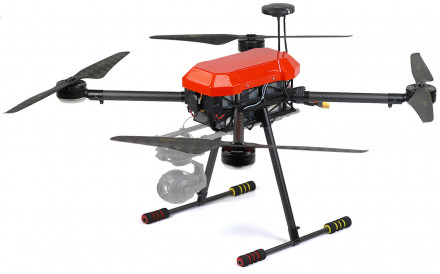

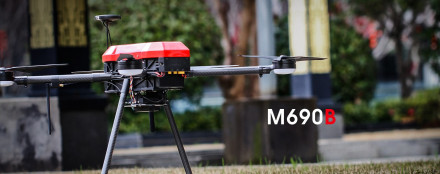

Квадрокоптер T-DRONES M690B

Отличие моделей M690A и M690B

Аккумулятор Ares 6S 22000 мАч

Для M690B идёт Li-ion Semi-Solid аккумулятор (не входит в комплектацию базовой платформы), обладающей большей плотностью по сравнению с LiPo аккумуляторами, но при этом достаточно высокой токоотдачей.

• Плотность энергии: 251,7 Вт*ч/кг
• Непрерывный разряд: 5С (110А)
• Максимальный разряд: 10С (220А)
• Размеры: 194 х 76 х 65 мм
• Вес: 1940 г

Особенности полётной платформы

• Облегченная рама.
• Выносливый: длительность полёта выше на 30–37% по сравнению с аналогичными квадрокоптерами с той же полезной нагрузкой и размерами.
• Монолитный фюзеляж (корпус) выполнен из высокопрочного авиационного алюминия, что повышает прочность и удобство установки оборудования.
• КПД: выше на 12%
• Устойчивость (стабильность): выше на 20%
• Вес: меньше на 15%

Силовая установка

Двигатели. Для обеспечения более длительного срока службы производительность, надежность и вес были оптимизированы. Повышены эффективность, стабильность и безопасность двигателя.

Регуляторы оборотов (ESC). Помимо повышения избыточности и надежности самого ЕЅС, добавлена автоматическая настройка светодиодных ламп и двигателя.

Пропеллеры. Используются сверхлегкие пропеллеры, поэтому вес коптера вдвое меньше, чем у других коптеров с такими же техническими характеристиками.

Безопасность

Безопасность прежде всего подтверждается непрерывными испытаниями и многочисленными летными тестами, а также рядом совместных летных проектов. М-серия – это эффективная и надежная компактная летная платформа.

• Летные проекты: 30
• Лабораторные эксперименты: 10
• Полностью автономный полет: 1000 часов

Бортовые системы и оборудование. Соответствуют европейским авиационным стандартам DO-178.

Разработка и производство бортовых схем. Разработка и производство бортовых схем соответствуют военным стандартам IPC3.

Разъёмы выбираются среди изделий международных торговых марок LEMO, Positronic, HAS, MOLEX. Вся рама использует авиационную клепку американской марки Cherry. Стандарты клепки авиационной промышленности строго соблюдаются.

• Ветроустойчивость: 12 м/с
• Влагоустойчивость: 50 мм/24ч
• Термостойкость: от -15°до 50°C

Широкие возможности

Полностью открытый интерфейс полезной нагрузки. На раму подвеса серии M можно устанавливать любое оборудование, расширяя область применения дрона и выполнение различных задач.

Различные сферы применения

• Фотосъемка и видеосъемка
• Обследование трубопроводов
• Мониторинг окружающей среды
• Обследование ЛЭП
• Поддержание правопорядка (военное наблюдение)
• Спасательная служба
• Доставка медикаментов
• Геодезия и картография
• Метеорологический мониторинг

Технические характеристики М690B

• Модель: T-DRONES M690B
• Максимальный взлётный вес (MTOW): 5,8 кг (включая полезную нагрузку и аккумулятор)
• Время полета: 55 мин при полезной нагрузке 1 кг, 48 мин при полезной нагрузке 1,5 кг
• Высота полета: 100-1000 м (обычная), 6500 м (максимальная над уровнем моря)
• Сопротивление ветру: 12 м/с
• Размер рамы: 699 мм
• Полезная нагрузка: до 2 кг
• Дальность полета: до 10 км
• Скорость подъёма: 5 м/с
• Скорость спуска: 3 м/с
• Горизонтальная скорость: 15 м/с
• Точность зависания по GPS:
  • Вертикальная: ±0,5 м
  • Горизонтальная: ±2,5 м
• Силовая установка: T-MOTOR Power System
• Подходящий полетный контроллер (FC): PIXHAWK (не входит в комплект)
• Подходящий аккумулятор: Ares 6S 22000 мАч (не входит в комплект)
• Размеры (в разложенном виде): 570 × 570 × 475 мм
