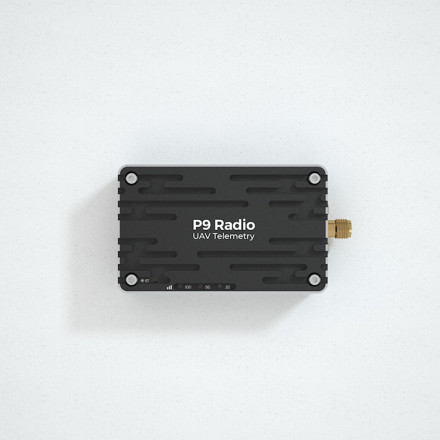

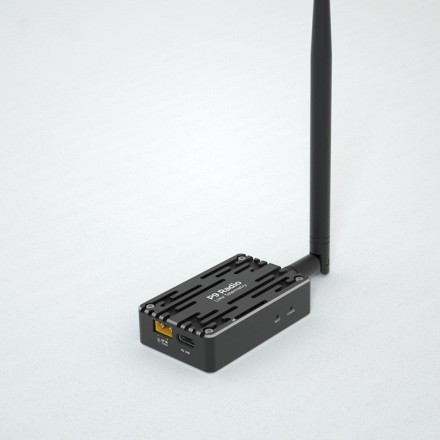

Телеметрия CUAV P9 UAV

P9 дальнобойная радиотелеметрия для БПЛА. Работает в диапазоне частот от 903 до 928 МГц, дальность передачи достигает 60 километров, а скорость 276 Кбит/с. На вход принимает питание от 3 до 12S. Модуль поддерживает соединения типа 'точка-точка' и 'точка-многоточка', а также и ретрансляторы, так что подойдёт для большинства сценариев приминения.

Лёгкий корпус из авиационного сплава алюминия прочен, стоек к коррозии, имеет хорошие показатели по теплопроводности и электромагнитному экранированию. Пазы на корпусе повышают рассеивание тепла.

Откуда такая дальность

Для достижения диапазона действия в 60 км примеются технологии адаптивной частоты, двунаправленной телеметрии и автоматической скачкообразной перестройки частоты для предотвращения помех.

Лёгкая замена

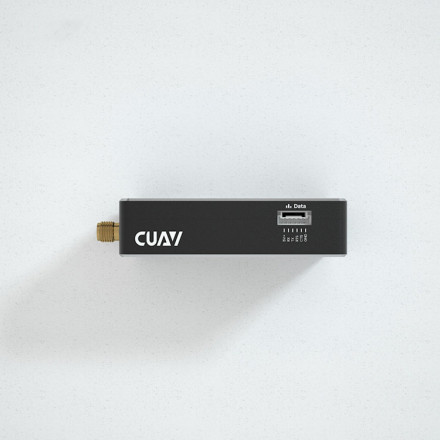

Модули системы имеют встроенные порты TTL и USB, и наземный модуль можно при желании поменять местами с воздушным. При выходе из строя одного из модулей, к оставшемуся исправному можно без проблем привязать новый.

Питание

P9 поддерживает широкий диапазон входного напряжения: от 3S до 12S LiPo аккумулятора (12 - 60 В). Это покрывает практически весь спектр рабочих напряжений современных беспилотников. Никакой дополнительной BEC-платы для преобразования напряжения не требуется.

Характеристики

• Рабочая частота: 902 - 928 МГц
• Способ распространения: скачкообразная перестройка частоты
• Транспортные протоколы: прозрачная передача
• Методы коррекции ошибок: Хэмминг, БЧХ, Голей, Рид-Соломон, Витерби
• Кодирование: 32 бита CRC, ARQ
• Максимальная дальность действия:
  • 60 км (высокочувствительные антенны из стекловолокна, морское побережье без препятствий)
  • референсное значение: 40 км
• Чувствительность:
  • 110 вБм при 115,2 кб/с
  • 108 дБм при 172,8 кб/с
  • 107 дБм при 230,4 кб/с
• Мощность передачи: 100 - 1000 мВт (по умолчанию 1000 мВт)
• Усиление антенны: 5 дБи
• Серийный порт: 3,3 В CMOS TTL
• Скорость передачи: 276 Кбит/с
• Скорость в бодах (Baud rate): максимум 230,4 Кбит/с (по умолчанию 57600)
• Рабочая температура: - 40 ... + 85°C
• Режимы работы: автоматическая маршрутизация, с промежуточным накоплением (store-and-forward), самовосстановление, пакетная
• Входное напряжение: 12 - 60 В
• Потребление:
  • Спящий режим: <, 1 мА
  • В режиме простоя: 3,5 мА
  • Приём сигнала: 35 - 80 мА
  • Передача сигнала: <, 2 А
• Интерфейс:
  • Антенна: SMA
  • Серийный: GHR-06V-S
  • USB: Type-C
  • Питание: XT30PW-M
• Вес:
  • Модуль P9: 55 г
  • Антенна: 31 г
  • Всего: 86 г
• Размер: 65 × 40 × 16,5 мм

Комплектация

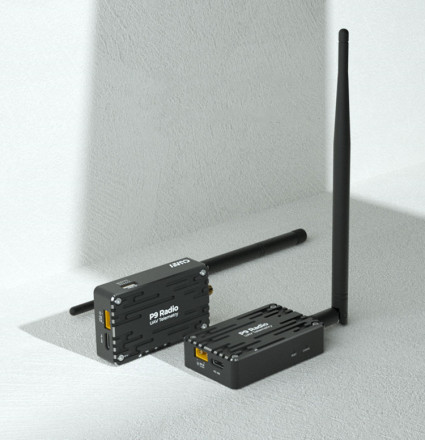

• 2 × Модуль P9
• 2 × Антенна 915 МГц
• 1 × Кабель передачи данных для CUAV V5 Autopilot и X7 Autopilot (25 см)
• 1 × Кабель передачи данных для Pixhawk Autopilot (25 см)
• 1 × Силовой кабель с разъёмом XT30 на одном конце (25 см)
• 1 × Силовой кабель XT30 - XT60 (25 см)
• 1 × Кабель USB - USB Type-C

Оригинальное название: CUAV P9 Radio Drone Telemetry | High power High speed Ultra-vision UAV Data Link Communication Module
